球磨机是继破碎机之后,对矿石或其它物料进行粉碎,获得工艺所要求的更细颗粒的机械设备。球磨机的筒体是通过筒体法兰与端盖用螺栓连接起来的,并借助中空轴颈支撑在两个主轴承上的。为保证球磨机可靠运转,连接螺栓的选择不仅有强度的要求同时还有紧密性的要求。本文将对MQ3247球磨机筒体螺栓的选择进行验证。
一、MQ3247球磨机主要参数
筒体有效直径:D=3200mm;筒体有效长度:L=4700mm;介质堆密度:γ=4.6t/m³(铸造铁球);球磨机填充率:φ=30%;工作转速:n=18.32r/min;电机功率:Po=630kW。
二、紧密性及强度校核
连接螺栓的选择对紧密性有明确的要求,即螺栓间的距离不应超过螺栓直径的10倍。本文所校核螺栓配置圆周半径为1780mm,共36个螺栓。
连接螺栓要受到作用在筒体上合力Gz的作用,还受到螺栓处在圆周切线方向上的圆周力的作用。此外,接合处还受到弯曲力矩的作用。因此,处在端盖下部的螺栓同时受到弯曲和剪切作用。为了筒化螺栓的计算,只把剪切作为作用力来考虑,把弯曲力矩的作用考虑在减低许用剪应力以内。合力Gz沿筒体全长均匀分布,则每边端盖的连接螺栓的受力是2分之1Gz。
公式中:
Gd—筒体(包括衬板和大齿轮)重量,kg;
Gm—破碎介质和物料的重量和,kg。
公式中:
Mq—球磨机装球量,t;物料重量为装球量的0.14
公式中:
D—筒体有效直径,M;
L—筒体有效长度,M;
φ—球磨机填充率;
γ—介质堆密度。
将(3)式代入(2)式得:Gm=1.14Mq=1.14×52160=59462
将(2)式代入(1)式得:Gz=Gd+Gm=42247+59462=101709
在螺栓配置圆周半径上的圆周力为:
公式中:
n—工作转速,r/min;
R—螺栓配置圆周半径,cm;
P—传递到大齿轮上的功率,kW。
将P代入(4)式得:
连接螺栓受到的剪切合力F:

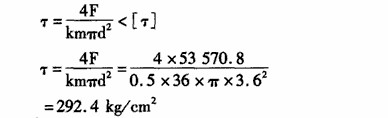

每个螺栓的剪切应力为:
公式中:
m—螺栓的目数;
k—-螺栓锁紧不均匀系数,取0.5;
d—-螺栓剪切面的直径,m;
[T]-螺栓的许用剪切应力,[T]=(0.2~0.3)=73.5MPa<[T],T<[T],故满足强度要求。
