球磨机端盖结构改进的必要性是什么,这场端盖改革活动怎样进行下去呢?下面我们来见分晓:
球磨机端盖是球磨机的重要零件之一,它的结构对其使用寿命影响很大。由于进、排料管与中空轴靠近筒体端的圆柱面配合处,间隙过小则不易装折,间隙过大又易使矿浆进入中空轴与进、排料管的之间的空隙处,这样进入空隙内的矿浆随磨机的旋转而不断地磨损中空轴内壁,而使带中空轴的端盖过早报废。使用选厂也曾想过一些办法,现在一直用的办法是:装配后用不锈钢焊条将端盖与进(或排)料管靠近筒体端沿配合缝隙焊合。但由于焊缝赤经过处理,存在着焊接引起的应力集中,球磨机运转时又受到振动和冲击及交变应力等影响,焊缝经常开裂,不能达到预期愿望。折卸时还要切割焊缝,加重了检修工人的劳动强度和延长了检修时间。

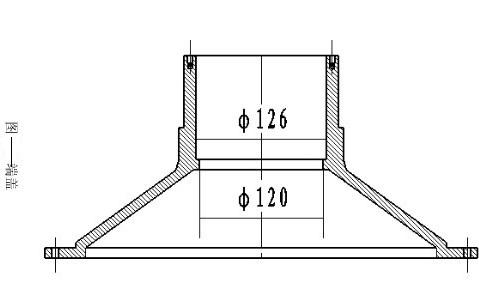

为了改善这一问题,就拿Φ300×300mm的溢流型球磨机举例,将端盖设计成下图所示:
与进料口装配的外表面设计的台阶是为了可以在轴向定住角接触球轴承,起固定作用。在直径 126mm 与直径 120mm 两圆柱两之间形成的圆环面的中径位置车一截面为半圆形的环槽,同时在与其配合的进、排料管的相应位置也车出与之对应的环槽。装配进,排料管时,先将尺寸合适的O 型橡胶密封环套在中120 的圆柱面上,然后推入槽中,即可安装。待进、排料管与端盖联接螺栓紧固后,橡胶密封环即被紧紧夹于槽中,以实现密封的目的。
