球磨机衬板损坏的主要方面及注意事项

  球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段。根据研磨物料的粒度加以选择，物料由磨机进料端空心轴装入筒体内，当球磨机简体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。　物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

球磨机衬板损坏的主要方面

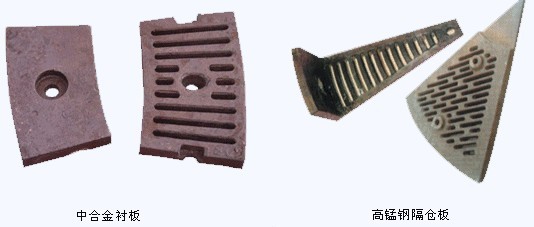

球磨机衬板损坏的主要形式有断裂、磨损、变形与脱落三类。首先咱们谈第一个问题即断裂问题。

断裂是磨机衬板生产制造与应用中最严重的问题，这类问题的原因除与使用有关外，属于制造方面的一般有如下5个问题：

1. 化学成分设计不合理或化学成分控制不准确；
2. 有严重的冶金质量问题，如夹杂物超标，成分偏析等；
3. 有严重的铸造缺陷，如缩孔、疏松、气孔、铸造金相组织不良等；
4. 热处理工艺设计不合理或热处理工艺控制不准确；
5. 生产过程中应力控制与消除不合理，如不合理的铸造工艺设计，浇铸后松箱、开箱时间不合理，打磨、焊补方式不当及热处理淬火后未及时回火等。

属于使用方面的原因一般有如下4个问题：

1、安装手段不正确。

  由于大部分耐磨材料尤其是高合金材料如高铬铸铁、中铬合金钢等，导热性均较差，故在安装中未经与供应商技术部门取得共识之前是严禁使用电焊、气割等辅助手段的。记得在xxxx年xx曾有一家企业φ2.2×6.5m水泥磨二仓使用低铬白口铁镶砌式衬板，安装到最后一圈时，衬板因铸造尺寸超差较多，便使用气割，发现割不动便改用电焊割，费了九牛二虎之力总算勉勉强强装了起来，谁知当天下午二仓衬板便全部垮塌，幸好操作工眼疾手快，及时停机，打烂的衬板不多。当时水泥销售火爆，急得他们厂长当天晚上嘴上便起了一圈燎泡。

2、安装管理不到位。

  对于高硬度衬板、尤其是高铬铸铁类，由于脆性较大，故对安装工艺有一定要求，即筒体表面应涂以砂浆或垫上3-5mm厚石棉或橡胶垫。过去有的厂图省事，安装完后丢进去几包水泥，灌上水转上几分钟，因为离心力作用，水泥浆顺着安装缝全灌到衬板背后了。虽看着粗放了些，倒也挺省事，效果也还行，至少比什么都不干要强。此外新衬板安装好后最好先加入一部分料，以避免恶性空砸衬板。安装时最好尽可能使用扭力扳手，规范预紧力。目睹不少性能优良的高铬铸铁衬板被膀大腰圆的安装工套上长长的加力杆，“嘿”的一声号子还未落地，就听“砰”的一声衬板给紧裂了。

3、不合适的更换周期。

  以往使用高锰钢衬板的朋友，在实践中总结了一条经验：只要不影响磨机产量，衬板可使用（不是增加，是减薄，意思正好相反，）到十几毫米厚。有的厂还专门要求供货方做成薄衬板，以扩大磨机有效内径，增加研磨体装载量来提高产量。研磨体装载量、钢球级配进行调整后，磨机产量提高了约10%。而如今大部分磨机衬板都是高耐磨的脆性材料，如高铬铸铁或中、高铬合金钢，往往磨到1半厚就容易断裂了。这也就解释了为什么高铬铸铁磨损试样在平盘磨损试验机上耐磨性高出高锰钢十倍甚至更高，而在高铬铸铁衬板供货时却只敢承诺寿命比高锰钢提高3-5倍呢？其中很重要的一个原因即是：高锰钢恨不得能磨成一张薄板，能弯曲变形也不会断裂，而能坚持到底直至几近耗尽。而高铬铸铁一般磨损至原始厚度50%就建议更换了。

  河南吉宏机械有限公司是从事大中型系列矿山机械，主要包括：烘干机、节能球磨机、颚式破碎机、超细球磨机、矿用浮选机、螺旋分级机、螺旋洗矿机、磁选机、选矿设备等重型机械设备为主，集研发、制造、销售为一体的企业，公司位于河南省巩义市310国道北山口交管站西300米。服务超值，质优价廉，值得信赖！欢迎各界人士实地考察选购。如果您有问题需要咨询，请随时与我公司联系，河南吉宏将竭诚问您提供最优质的服务。24小时热线：13849116116 电话：0371-64371564 传真：0371-64371909 咨询网站：http://www.jh116.com
