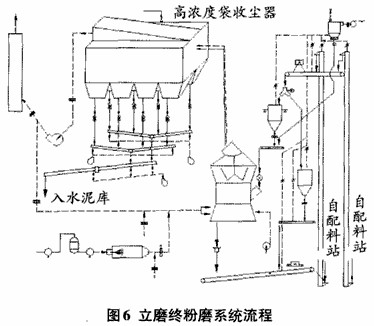

此立磨终粉系统主要由立式球磨机、高浓度袋收尘器和风机组成，流程图如下图6显示。

立磨终粉磨系统主机配置

入立磨提升机 能力220t/h；装机功率37kW。
立磨吐渣提升机 能力80t/h；装机功率22 kW。
立磨（内带选粉机） 磨盘直径：4600mm；成品量135t/h(s=330m²/kg)；装机功率3600kW。
袋收尘器 处理风量430000m³/h。
排风机 风量：452000m³/h（正常），480000m³/h（最大）；全压7900Pa；装机功率1450kW。

指标 主机装机功率5109kW；产品装机功耗37.85kW/t（只考虑主机装机功率）

其特点是：流程简单，系统电耗低；厂房占地少，立磨又可以露天布置，因此土建费用相对较少；另外立磨的维修量比辊压机要少，所以运转率较辊压机系统高。
