球磨机筒体上钢球冲击的频率影响主要集中在1~10kHz范围内,因此为了剔除其他因素对料位信号的影响,需要一个带通滤波器对信号进行滤波来提取钢球的冲击振动信息。在本研究中设计一个在通带中具有等波形相应的切比雪夫Ⅰ型带通滤波器。

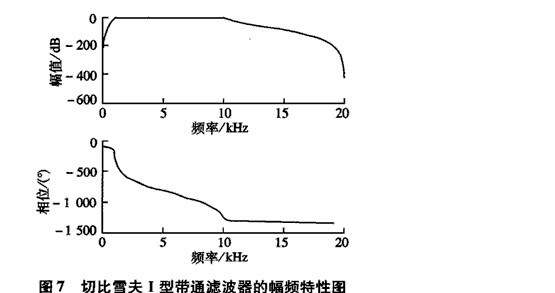

该滤波器设计参数为:通带边界频率为1.001~10kHz;通带波纹小于3;阻带衰减大于30dB;过渡带宽为500Hz;采样频率40kHz,采样点数4096。根据上述参数,所得到的带通滤波器的幅频特性如下图7所显示:
下图8(滤波后筒体振动信号时域与频普图)为图6(球磨机筒体振动信号时域与频谱图)中经过滤波处理后信号的时域与频谱图。我们可以从图8(b)频谱图中看出,料位特征频段在1.001~10kHz范围内的信息被保留,其他非特征频段的信息被剔除。用相似的方法,对球磨机轴承座振动信号也进行滤波处理。
