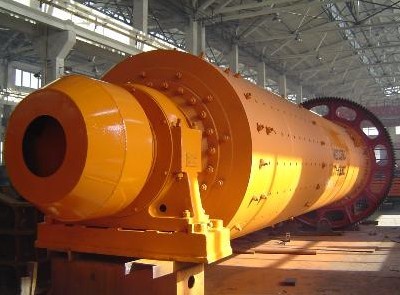

2.1x4.5湿式格子型球磨机

一、2.1x4.5湿式格子型球磨机结构组成、工作原理及结构特点

2.1x4.5湿式格子型球磨机构成组成
2.1x4.5湿式格子型球磨机主要是由给料部、进料部、筒体部、出料部、传动部、基础部、起重装置、主电机以及电控箱等部分组成。

2、2.1x4.5湿式格子型球磨机工作原理
此类2.1x4.5湿式格子型球磨机是由电动机通过减速机直接带动周边大齿轮减速传动。驱动回转机构旋转。筒体内部装有适当的磨矿介质（钢球)，磨矿介质在离心力或摩擦力的作用下，被提升到一定高度，呈抛落状态落下，欲磨制的物料由给料口连续地进入简体内部，被运动着的磨矿介质粉碎，并通过格子板和连续给料的力量将产品排除机外，以进行下一段工序处理。

2.1x4.5湿式格子型球磨机结构特点
2.1x4.5湿式格子型球磨机主电机为JR138-8异步电机，通过减速机与小齿轮连接，实现减速传动，驱动回转部转动。传动轴承采用双列调心滚动轴承，周边大齿轮采用大模数铸钢齿轮，从而使传动平稳、噪音小并且寿命长。大齿轮上没有径向密封齿轮罩，可进行有效的密封，大齿轮的润滑方式采用的是油池自润滑形式。

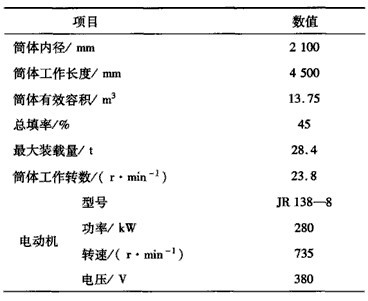

2.1x4.5湿式格子型球磨机技术参数

球磨机价格会根据钢材价格变动而浮动，了解当前吉宏球磨机价格请致电：13849116116 0371-64371564。

 二、2.1x4.5湿式格子型球磨机新设计技术

2.1x4.5湿式格子型球磨机主轴承
一般大型球磨机采用的轴承为滑动轴承，本2.1x4.5湿式格子型球磨机选用了一对双列调心滚子轴承。调心滚子轴承具有两列滚子，主要用于承受径向载荷，同时也可以承受住一方的轴向载荷。而较高的径向载荷能力，特别适用于球磨机重载和震动载荷的工况，同时还能补偿一定的同轴度误差，但是对这种2.1x4.5湿式格子型球磨机则具有较高的安装精度要求。

2.1x4.5湿式格子型球磨机大小齿轮装置
一般2.1x4.5湿式格子型球磨机的大小齿轮采用的是直齿，但是这次改进后采用了斜齿传动，其优点是容易调整，寿命长，传动平稳，噪音比较低，承载力比较强，并采用了油池润滑，在大小齿轮表面上形成油膜。该润滑方式润滑效果好，减少了润滑油的浪费，缺点是按照精度要求高。

2.1x4.5湿式格子型球磨机筒体起重装置
增加了筒体的起重装置，可以在停机检修时将起重装置安装在筒体下部，将筒体顶起，方便于检查和维修以及更换主轴承。
