碳化硼球磨机对碳化硼微分物料能起到碎粉作用的状态主要是泻落式和抛落式。对于比较粗的碳化硼物料的粉碎，球磨机钢球的冲击及钢球间的滑动摩擦对碳化硼物料能起到很好的粉碎作用，但是对于碳化硼微粉物料冲击研磨作用已不明显。要实现这一目的，关键在于如何提高球磨机钢球间的研磨效果。

碳化硼微粉颗粒整形要尽可能减少物料的破碎强度，避免原有粒度群含量的过多损失。因此通过减小破碎强度，增加介质与粉末之间的摩擦作用，利用研磨方式来达到整形的目的。

在此基础上，采取如下措施：

1、使研磨介质处于泻落状态。降低碳化硼球磨机的转速率，转速率为57%~63%；
2、增加球磨机钢球间相互研磨作用力。减少钢球直径，增加钢球数量，球料比（4~5）：1，填充率0.4~0.45。

试验产品的技术要求：

碳化硼微粉45~75um，振实密度≥1.5g/cm3 碳化硅微粉6~25um，振实密度≥1.78g/cm

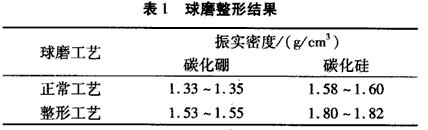

微粉整形后细粉和铁含量增加，经过酸洗、水洗、分级和干燥处理后，出品率平均为75%。整形前后的产品的振实密度检测结果见下表1。

【本文由河南吉宏机械球磨机制造有限公司整理发布转载请保地址：http://www.jh116.com/，了解更多球磨机技术请致电：13849116116 0371-64371564。】
