如何安装球磨机小齿轮下面由我们吉宏球磨机厂家技术小编为您整理以下球磨机小齿轮组件的安装方法流程，供您参考：
我们在安装球磨机小齿轮组件的时候，先将行车吊钩上挂两根绳扣，其中一根绳扣上挂一个1t手拉葫芦，如下图：

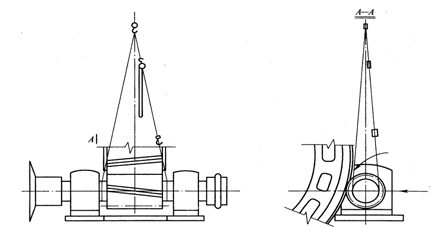

球磨机小齿轮吊装图
两根绳扣要吊在球磨机小齿轮两侧的光轴上，注意不要加任何保护物，这样便于轴在绳扣圈内滚动。调整手拉葫芦将球磨机小齿轮吊平，并靠近大齿轮，使球磨机大小齿轮的轮齿接近，然后缓慢转动大齿圈，并把球磨机小齿轮推向大齿圈，使球磨机大小齿轮进入啮合。
当轴承座落在底板上以后，对正连接螺栓孔，调整小齿轮的轴向位置，使大小齿轮在齿宽上对齐。拧上连接螺栓，然后打开轴承上盖，检查小齿轮轴的位置。如位置合适，在固定端加入3/4周的环形垫片，浮动端轴承端面和轴承座内端面距离，两边应基本一致，其相差不应超过0.5-1mm。如位置不对应重新调整小齿轮的轴向位置。如只靠轴承座的连接螺栓的长孔已不能进行调整时，可松开地脚螺栓使主底板和小齿轮组件一起移动。并用大小齿轮节圆线离开1.58mm的距离控制齿顶间隙。
图纸要求齿侧间隙见设备随机资料技术要求。其测量方法是，盘动小齿轮使啮合侧齿面接触，用塞尺检查非啮合侧大小齿轮齿面间的间隙。如果左右两边不一致，应在轴承座和底板间加薄垫片进行调整，使其达到基本一致，这一项测量按大齿圈圆周每隔900进行一次。我们一定要注意，其中第一点应是大齿圈径向圆跳动的最大点。
在齿侧间隙调整好以后，即可进行齿面接触面积的检查。采用着色法，即在小齿轮连续3个齿的啮合面上涂红丹。然后用手动高压油泵向主轴承供油，以人工慢慢盘动球磨机的大齿圈，与此同时也使小齿轮快速冲动盘车，使磨机小齿轮的啮合面在啮合中不断轻击大齿圈的啮合面。齿面接触高度不应小于齿高的40%，齿长方向不能低于齿宽的80%。
