2.4m×8m水泥球磨机小齿轮轴承座断裂修理方法

日期：2013-09-03 作者：网站管理员浏览 QQ留言1151202703 联系电话：13849116116

导读：由于振动、基础沉降不一致、安装时候垫铁分布不合理等原因，球磨机设备小齿轮轴承座会出现如下图1所显示的裂纹。处理该裂纹的常规方法是更换了之，其实更换也是非常麻烦的事情，一是更换前须把磨内的球倒出，以便校正，另还须把小底板下的原二次浇注层剔除掉；二是校正后，不能保证大小齿轮原有啮合状况；三是由于更换的轴承座与原来的轴承座相比沉降绝不会一致，对以后的正常运行会有一定的不良影响；四是修复好后，需要较长时间的等待，以使二次浇注层充分凝结。如果在水泥紧季节，将会影响企业的经济效益。 2.4m8m水泥球磨

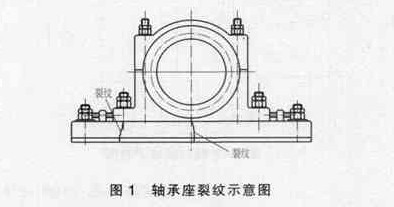

由于振动、基础沉降不一致、安装时候垫铁分布不合理等原因，球磨机设备小齿轮轴承座会出现如下图1所显示的裂纹。

处理该裂纹的常规方法是更换了之，其实更换也是非常麻烦的事情，一是更换前须把磨内的球倒出，以便校正，另还须把小底板下的原二次浇注层剔除掉；二是校正后，不能保证大小齿轮原有啮合状况；三是由于更换的轴承座与原来的轴承座相比沉降绝不会一致，对以后的正常运行会有一定的不良影响；四是修复好后，需要较长时间的等待，以使二次浇注层充分凝结。如果在水泥紧季节，将会影响企业的经济效益。

2.4m×8m水泥球磨机出现此类情况后，需要采取哪种修理方法来进行修理，修理方法如下：

2.4m×8m水泥球磨机小齿轮轴承座断裂修理方法

我们把板1固定在轴承座地脚螺栓的两个螺母间，注意把薄的螺母放在了板1的下面，拧紧后把板1放在其上，厚的螺母锁在了板1的上面，锁紧后把板2焊在板1的两侧，再把M36×460的丝杆3后焊在板2上，螺栓3通过板5、双槽钢梁4、槽钢6压着轴承座就可以了。其中板1、板2选厚为16的A3钢板，板5选了厚度为20的A3钢板，构件选12槽钢。

2.4m×8m水泥球磨机采用这种方法来进行修理，即省工又省时，球磨机的稳定性还很好，这个修理方法还可以推广到其他型号的球磨机，如果球磨机比较大，则螺栓及其他材料可以根据实际情况选择。
