四辊玻璃细碎机结构简单、工作稳定、性能可靠等属于中碎、细碎型的破碎机。可适用于多种行业，主要运用于水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料破碎，如石灰石、泥质页岩、石英石、长石、水渣、炉渣、石膏、粘土、食盐、白垩、砖块、熟料、焦炭、煤、陶瓷原料、化工原料等多种矿石，废料的中碎，细碎作业。
四辊玻璃细碎机是一种冶金矿山设备配套中、细碎产品，也可通过调整上、下辊的间隙，破碎所需粒度的物料，Φ1200×1000及Φ900×700四辊玻璃细碎机，具有结构紧凑，占地小，破碎比大（18︰1）、产量较高，四辊玻璃细碎机适用于抗压强度小于200Mpa、湿度小于30%的硬、中硬物料的细碎作业。本机器具有使用维修费特低、破碎比大、性能可靠、粉尘少、噪音低等特点。
四辊玻璃细碎机是利用四个高强度耐磨合金碾辊,相对旋转产生的高挤压力和剪切力来破碎物料.物料进入最上面两辊V型破碎腔以后,受到上两辊相对旋转的挤压力作用,首次将物料挤轧和啮磨后(粗破),然后再进入相对旋转的中间两辊,利用中间两辊的挤压力进行二次挤轧和啮磨(细破)后,最后进入下两辊,再次利用下两辊进行第三次挤轧、剪切和啮磨(超细碎)后(仅适用在四辊三碎机型)破碎成需要的粒度由输送设备送出.
四辊三碎机型是自行研制开发、市场独有的专利产品.四个辊面分为堆焊辊面或者平辊面,按照用户要求的粒度选择组合,适用于进料粒度小于90mm、成品粒度要求100目至5毫米的超细碎作业.如矿行业生产石英粉、精铁粉;陶瓷行业破碎长石粉;热电厂制造石粉脱硫;水泥厂制造微粉、煤粉;建材厂制造石膏粉;化工行业破碎各种化工原材料等;或者与上述类似的破碎场合.
| 型号 | 进料料度（mm） | 出料粒度(mm) | 生产能力(T/h) | 电机功率（KW） | 电机功率 （重型）（KW） |
|---|---|---|---|---|---|
| 4PG0404PT | <20 | 0.1-10 | 2-30 | 7.5(11) | 11(15) |
| 4PG0405PT | <40 | 0.1-15 | 5-60 | 22(30) | 30(37) |
| 4PG0406PT | <40 | 0.1-20 | 8-90 | 30(37) | 37(45) |
| 4PG0809PT(Y) | <60 | 0.1-20 | 12-120 | 37(45) | 45(55) |
| 4PG0812PT(Y) | <60 | 0.1-20 | 20-180 | 45(55) | 55(75) |
| 4PG1012PT(Y) | <80 | 0.1-30 | 30-220 | 55(75) | 75(90) |
| 4PG1212PT(Y) | <90 | 0.1-40 | 45-320 | 75(90) | 90(110) |
| 4PG1216PT(Y) | <90 | 0.1-50 | 55-400 | 90(110) | 110(132 |
| 4PG1218PT(Y) | <90 | 0.1-50 | 70-500 | 110(132) | 132(160) |
1、型号命名方式 （以4PG0806PT为例）：4（四辊)，P(破碎机)，G(辊式)，08(碾辊直径800mm)，06(碾辊宽度600mm），P（平辊面），(T/Y）(弹簧保护/液压保护)。
2、表中出料粒度的数字表示粒度可以调节范围。
3、因技术不断改进，以上仅为参考数据，实际数据以CAD电子版图纸为准。
1、主要由机架、辊子、安全调整、传动等部件组成。
2、由四个平行装置并绕本身水平轴转动的圆柱形辊子组成，由于辊子的转动将物料卷入两辊的缝隙内，使物料受压和研磨而被破碎。
3、四辊玻璃细碎机的转动是由两台电动机分别通过齿轮联轴器和减速机带动上主动辊和下主动辊转动并工作。

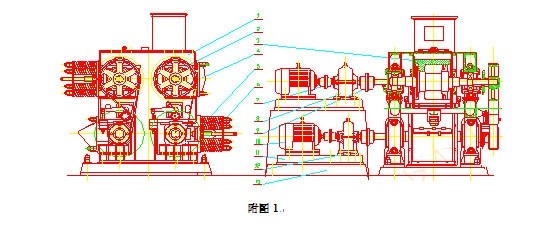

1.机架部 2.主动辊部 3.被动辊部 4.传动部 5.安全调整部 6.防护罩部 7.9.10联轴器 8.12减速器 11.下底盘 13.上底盘

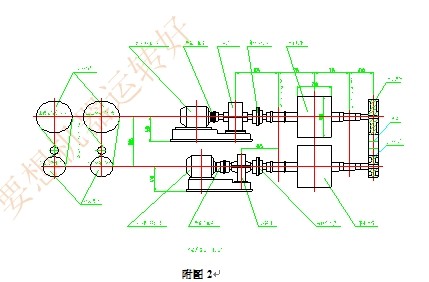

四辊玻璃细碎机传动系统图
