充气机械搅拌式浮选机

充气机械搅拌式浮选机用XCF/KYF充气机械搅拌式浮选机是一种外充气式浮选机，主要特点是得用矿浆的垂直大循环和鼓风机压入的低压空气来提高浮选效率，先进的选矿设备适用于有色金属,黑色金属,非金属矿物质的选别。

充气机械搅拌式浮选机特点

1、结构特点:无机械搅拌器无传动部件
2、充气特点：充气器充气，气泡大小由充气器结构调整
3、气泡与矿浆混合特点：逆流混合。用途：处理组成简单、品位较高、易选矿石的粗、扫选。浮选柱：结构简单、占地面积小、维修方便、操作容易、节省动力。

充气机械搅拌式浮选机的结构

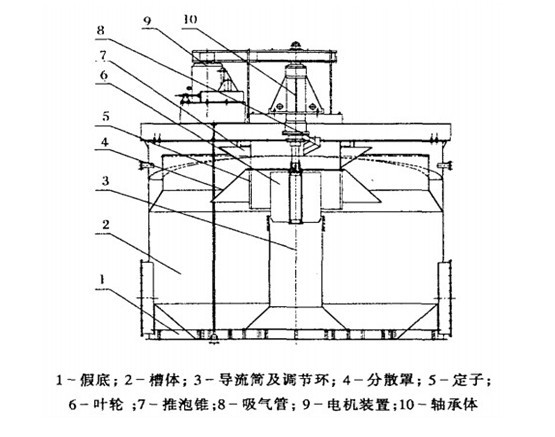

充气式机械搅拌浮选机是由假底、导流筒、叶轮、定子、分散罩、推泡锥、主轴、轴承和槽体等而组成。

充气机械搅拌式浮选机是在以往中、小型浮选机，特别是在JJF-16、JJF-20、JJF-24、JJF-28等浮选机研究和应用的基础上，针对超大型浮选机流体动力学的特殊规律，分析了超大型浮选机槽内不同粒级矿物与气泡的碰撞、粘附、脱落的过程及影响这些过程的原因和如何防止浮选过程短路、提高气体分散度并保证气泡与矿浆均匀混合等问题后研制成功的。

充气机械搅拌式浮选机的工作原理

叶轮旋转时，使叶轮附近的矿浆产生液体漩涡，这个漩涡的气液界面向上扩展到竖筒的内壁，向下穿过叶轮的中心延伸到导流管，在漩涡中心形成负压区，其负压大小主要取决叶轮转速和叶轮浸没深度。由于竖筒与周围的大气相通，漩涡产生的负压使空气吸入竖筒和叶轮中心，完成了吸气作用。

与此同时，矿桨从槽子底部通过导流管向上进入叶轮叶片之间的空间，与吸入到叶轮中心的空气混合。三相混合物以较大的切向及径向动量离开径向叶轮叶片，通过定子上的通道时，切向部分转变为径向，同时产生一个局部湍流场，使空气与矿浆进一步混合。三相混合物离开定子后进入浮选区，浮选分离过程就在该区内完成，矿化气泡上升到泡沫区，剩下的矿浆向下返回到槽底进入再循环。
