破碎腔的几何形状对破碎机的工艺指标和能耗指标都有很大影响。腔形的变化将影响到颗粒在破碎腔内的停留时间和运动轨迹、破碎比，产品粒度组成等都将随之发生变化。合理的腔形，可在降低必要的破碎力和单位能耗的条件下，大大提高其工艺指标。

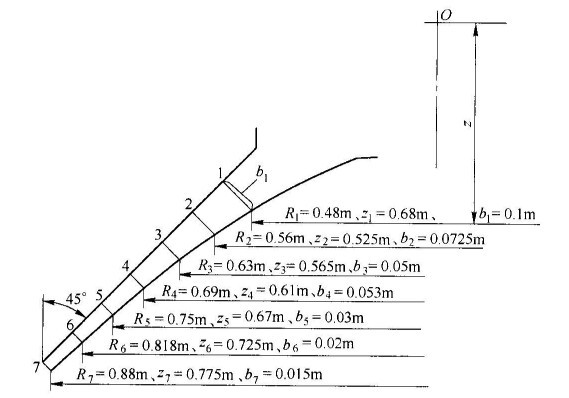

根据物料在惯性圆锥破碎机破碎腔里运动特性。经过精确计算，给出破碎腔形状如下图所示。

惯性圆锥破碎机的已知数据:激振器静力矩为2100N·m、环形间隙（卸载间隙）为30mm、动锥振幅为15mm、进动角γ₀=0.013rad、角速度ω=50.8rad/s。

破碎腔平行区长度对产品粒度影响很大。平行区长度短时，产品粒度过粗，合格产品产率很低。随着平行区长度增加，产品粒度明显变小，合格产品产率提高。平行区长度增加到一定值，合格产品产率最高。平行区长度在增加时，合格产品产率降低，过粉碎产品增加。
