球磨机的卸料结构是怎样的，如何卸料？

物料由尾仓通过出料篦板后，在出料篦板上的扬料板作用下将物料提升至一定高度，然后滑到锥形卸料体上，再溜到出料螺旋大筒内（锥形套筒），靠内螺旋叶片将物料排出磨外。

物料由卸料端中空轴排出后进入出料装置。传动接管用螺栓与磨机卸端中空轴联接，另一端与中心传动轴法兰盘联接。圆筒筛随传动接管一同旋转。圆筒筛外面有一安装在支架上的出料罩。传动接管上有六个卸料孔，当磨机工作时物料由卸料孔进到圆筒筛内进行筛分，细小物料通过筛孔后汇集于出料罩漏斗，然后通过闪动阀进入输送设备。未通过筛孔的粗颗粒物料及研磨体残骸在锥形套和乔板的作用下溜入漏斗，其下部有插板，定期打开插板即可排出收集物。

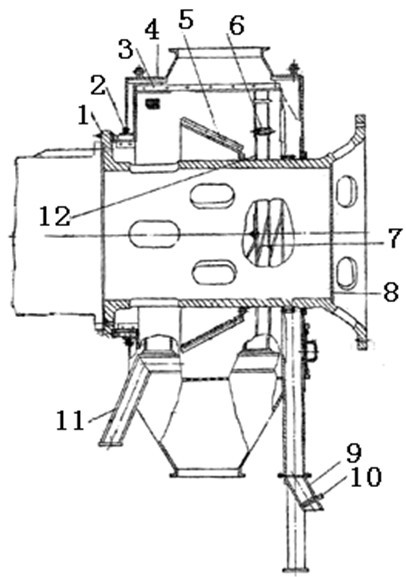

下图为磨机出料装置：（1-传动接管；2-压圈；3-圆筒筛；4-出料罩；5-锥形套；6-滑块；7-刮板；8-堵板；9-漏斗；10-插板；11-支架；12-十字架）

圆筒筛常用筛板作筛面，筛板通常用薄钢板制造，筛孔多为长条形，长轴与旋转方向一致，宽度为3.5～5mm。为防止筛孔被物料堵塞，筛筒内装有振打装置，在十字架上装有四个滑块，滑块在重力作用下沿十字架滑动，每个滑块在每圈中冲击振打两次。筛面上有厚钢保护垫板。

为使物料由出料罩漏斗能顺利流出，漏斗倾角应大于450。为避免漏料及漏风，在出料罩与传动接管间用压圈压紧毛毡密封圈进行密封，并在出料罩漏斗下面装翻板式闪动阀进行锁风。物料靠自重启闭闪动阀，当少料或无料时，翻板即受重锤作用而自锁。
