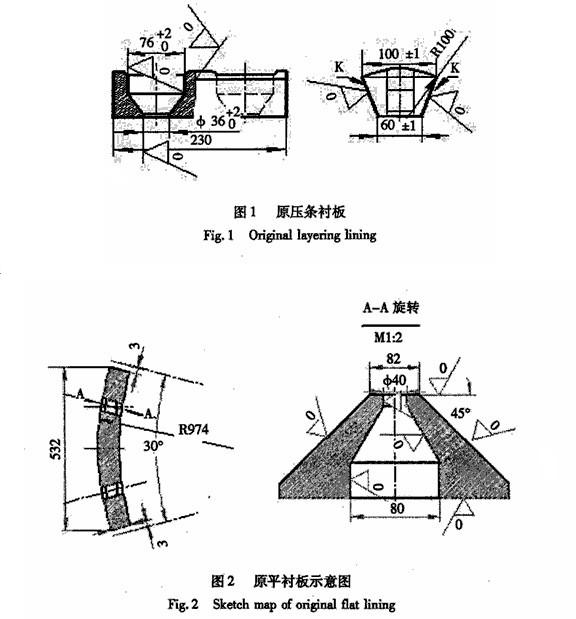

一、球磨机衬板结构如图1、图2所示。

二、球磨机衬板的安装形式

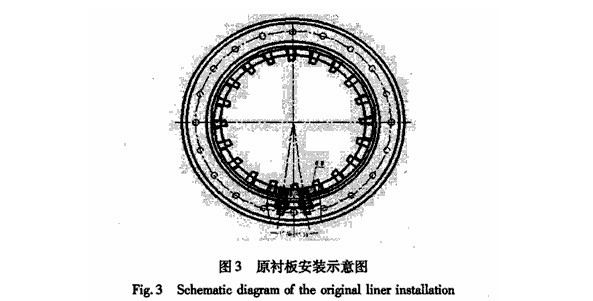

球磨机所用的衬板是传统的高锰钢衬板，它的安装形式是由平衬板与压条衬板组成，压条衬板压住平衬板，通过螺栓将衬板固定筒体上(如下图3所示)。这种形式结构简单，安装、维修方便。

三、球磨机衬板使用过程中存在的问题

1、球磨机主要是以湿式球磨机和干式球磨机为主，平衬板它对研磨体的作用基本上都是依赖衬板与研磨体之间的静摩擦力，湿式球磨机研磨时，之间的摩擦系数是0.35，干式球磨机干磨时，之间的摩擦系数是0.4。而平衬板提升研磨体所需的摩擦系数比以上数据要大得多。磨机筒体回转时研磨体不可避免地要出现滑动，降低了研磨体的上升速度和提升髙度。压条比衬板高，压条侧面对研磨体的推力与平衬板对研磨体的摩擦力使研磨体升的较高，具有较大的冲击能量。当球磨机转速较高时，压条前侧的研磨体带过高，抛落到对面衬板上，不但粉碎作用下，反而加速了衬板与研磨体的磨损。

2、当球磨机衬板经过长期使用后，一般常见的磨损现象是衬板的断裂和形成槽沟形，而球磨机衬板断裂的大部分在螺孔部位。
