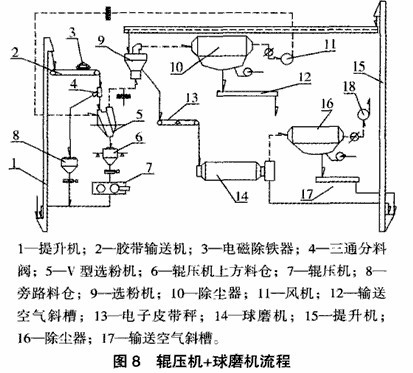

采用辊压机+球磨机进行钢渣粉磨的工艺技术目前正处于试验阶段。从辊压机+球磨机粉磨系统的工艺流程来看,因系统内设备数量比较多,操作控制比较复杂,而且设备越多也导致故障点增多。因此这种流程运行维护工作量大、管理成本高;而且该系统占地面积大,能耗高,辊压机+球磨机流程图如下:
从辊压机+球磨机进行钢渣粉磨的工艺流程可以看出,这是水泥粉磨的一种流程,相当于将两个流程相串联,共用一个动态分级机(9)。其中前一部分是辊压机粉磨流程,即流程图中设备序号从(1)到(9)的部分,未经粉磨的物料首先经过提升机卸入皮带输送机并除铁后,进入V型静态分级机进行初步分级,符合产品粒度要求的成品在分级气流的作用下,进入动态分级机(9),经过动态分级机进入成品捕集器(除尘器),不符合产品粒度要求的半成品,在自热重力作用下,进入料仓,经计量设备计量,进入辊压机(7)进行堆辊挤压粉磨,粉磨后的物料与新来料混合后经提升机(1)提升,在卸入皮带输送机并除铁后,再进入V型静态分级机对粉磨后的物料进行分级,如此循环往复。
经过V型静态分级机(5)分级后被送入动态分级机(9)的物料,由动态分级机再次进行分级,合格品进入成品捕集器(除尘器)收集并转运,不合格的产品进入球磨机(14)再次进行粉磨作业;经过球磨机粉磨后的混合料,经过提升机(15)提升并经过输送设备输送,进入动态分级机(9)进行分级机,成品进入成品捕集器(除尘器)收集并转运,不合格品再次进入球磨机(14)进行粉磨作业,如此循环往复。
