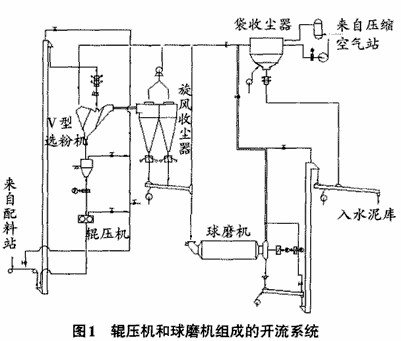

此系统主要是由V型选粉机、辊压机、旋风收尘器和球磨机组成。球磨机系统为开流系统，辊压机系统放风与球磨机通风共用一套收尘系统。流程见下图1。

主机配置如下：

提升机 功率：180kW；能力：1000t/h。
选粉机 规格：VX3000；带料量：200t/h（水泥比面积为175m³/kg）；选粉风量：220000m³/h。
辊压机 功率：2240kW；规格：Φ1600mm×1400mm；通过能力：670～800t/h。
旋风收尘器 规格：2-Φ3600；处理风量：180000～220000m³/h。
循环风机 功率：355kW；风量：220000m³/h；进口压力：-3800Pa。
水泥球磨机 功率：3550kW；规格：Φ4.2m×13m；比表面积：370m²/kg；系统能力：135t/h（P.0.42.5）。
出磨提升机 功率：22kW；能力：200t/h。
袋收尘器 处理风量：90000m³/h。
尾排风机 功率：185；风量：95000m³/h；全压：-4000Pa。

主机总装机功率（kW）6532；单位产品装机功耗（kWh/t）48.39；此系统的成品水泥温度高。
