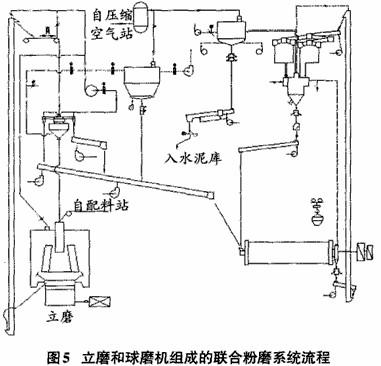

此系统主要由立磨、组合式选粉机、球磨机和O-Sepa选粉机组成,球磨机系统为闭路系统,流程如下图所显示。
主要的主机配置如下:
出立磨提升机 能力600t/h;装机功率150kW。
组合式选粉机 规格JXF4100;成品量180~220t/h(s=180~220m²/kg);选粉风量180000m³/h;装机功率110kW。
立式球磨机机 JLMSI-24.3型;磨盘中径2400mm;成品量180~220t/h(s=180~220m²/kg);装机功率2240kW。
循环风机 风量200000m³/h;进口压力-3000Pa;装机功率250kW。
水泥球磨机 球磨Φ4.8m×9.5m;系统能力:180t/h(PO42.5,S=370m²/kg);装机功率3550kW。
出球磨提升机 能力:750t/h;装机功率185kW。
袋收尘器 立式球磨机放风用,处理风量40000m³/h;配套排风机风量40000m³/h,全压-3800Pa,装机功率75kW。
袋收尘器 O-Sepa选粉机,处理风量:260000m³/h。
尾排风机 风量260000m³/h;全压-7000Pa;装机功率800kW。
指标主机总装功率7580kW;单位品产装机功耗42.11kWh/t(只考虑主机装机功率)
由上流程图5可知,本系统中立式球磨机作为预粉磨设备,系统设有单独放风系统。从球磨机抽出的气体作为O-Sepa选粉机的一次风,二次风和三次风为环境空气。此系统其特点是:流程相对复杂,设备投资与第4系统相当,但土建费用相对较少,因为立式球磨机可以露天布置;另外立式球磨机的维修量比辊压机要少,所以运转率要高些。
