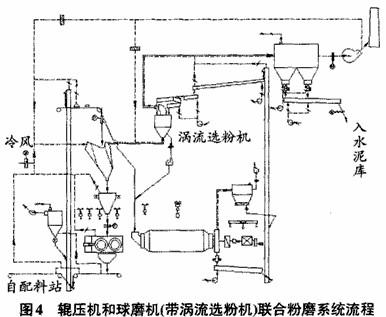

辊压机和球磨机(带涡流选粉机)组成的联合粉磨系统主要是由V型选粉机、辊压机、球磨机和涡流选粉机组成,球磨机系统为闭路系统,流程图见下图。
该系统的V型选粉机、辊压机、水泥球磨机和出磨提升机的配置及其性能如下。
入V选提升机 能力:1000t/h;装机功率:220kW;
V型号选粉机 规格:VCS4000;带料量:200t/h(物料S=175m²/kg);选粉风量:240000m³/h。
辊压机 规格:Φ1600×1400;通过能力670-800t/h;装机功率:400kW。
旋风收尘器 规格:2-Φ4100;处理风量:240000-260000m³/h。
循环风机 风量:240000m³/h;进口压力:-3800Pa;装机功率:400kW。
水泥球磨机 规格:Φ4.8m×9.5m;产品S=370m²/kg;系统能力180t/h(PO42.5);装机功率3350kW。
出磨提升机 能力750t/h;装机功率:185kW。
袋收尘器 辊压机放风处用,处理风量60000m³/h;配套排风机风量66000m³/h,全压-3500Pa,装机功率:110kW。
组合式选粉机 JXF6700;最大喂料量800t/h;成品量180~240t/h(S=340~380m²/kg);选粉风量:370000m³/h,装机功率:315kW。
循环风机 组合式选粉机用,风量370000m³/h;全压-3500Pa;装机功率560kW。
袋收尘器 组合式选粉机放风和球磨机通风用,处理风量160400m³/h。
尾排风机 风量176500m³/h;全压-4500Pa;装机功率315kW。
指标 主机总装机功率7932kW;单位产品装机功耗44.07kWh/t(只考虑主机功率);水泥温度较低。
辊压机和球磨机(带涡流选粉机)联合粉磨系统的其他主机配置如下:
入V选提升机 能力1200t/h;装机功率250kW。
涡流选粉机 最大喂料量750t/h;成品量140~240t/h(S=340~380m²/kg);选粉风量240000m³/h;装机功率250kW。
袋收尘器 处理风量:240000m³/h。
尾排风机 风量260000m³/h;全压-7000Pa。
袋收尘器 球磨机通风用处理风量60000m³/h;配套风机风量60000m³/h,全压-4000Pa;装机110kW。
指标 总装机功率7385kW(主机);单位产品装机功耗41.03kWh/t(只考虑主机装机功率)。
