新型干法水泥生产线中的Φ3.2m×13m水泥球磨机在使用过程中如果磨头中空轴联接螺栓出现断裂现象的话,需要专业技术人员对螺栓断裂的原因进行分析和总结,在此基础上采取一些措施,避免此类事故再次发生。

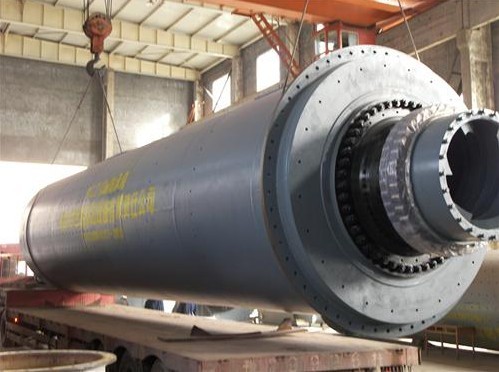

Φ3.2m×13m水泥球磨机中空轴联接螺栓断裂原因分析
我们首先要对断裂螺栓的断裂面进行仔细观察,如果发现螺栓在中空轴端盖与球磨机筒体结合面处出现破坏,说明水泥球磨机联接螺栓的抗剪切能力足够。螺栓断裂均出现六角头根部或者在螺纹牙根部分,如果发现断裂面比较平的话,这是因为六角根部和牙根部应力集中较大相对比较薄弱,而且拉应力是交变应力,这时我们就可以断定断裂是由于拉力作用下产生的疲劳破坏。
Φ3.2m×13m水泥球磨机中空轴联接螺栓断裂的处理方法
第1:选材及加工。首先我们应该选用40Gr调质钢来加工螺栓,以提高螺栓的抗拉强度。在加工时对其中18根M56×290螺栓的螺栓头根部过渡圆角半径由标准要求的r=2加大到r=3,而对其中18根六角头铰制孔用螺栓M56×n6×300(“n6”表示铰制处公差)的过渡圆角半径按r=2车出,并确保36根螺栓螺纹的基本小径d1=51.67符合标准,以降低应力集中,从而提高了螺栓的抗疲劳能力。
第2:安装质量控制。我们在安装的时候,将中空轴与磨机筒体分开,用角向磨光机装上抛光片来清理中空轴端盖与磨机筒体端盖结合面,如果发现螺栓孔两端面有凸起部分(因螺栓断裂后可能引起),应先用磨光机磨平,待结合面清理干净后,并按对称位置先将18根铰制孔用螺栓对应铰质孔装上并锁紧,然后在装18根M56×290螺栓,并按对称位置的先后顺序锁紧螺栓,最后装内圈的18根M56×400螺栓,并且注意每根螺栓的锁紧用力要一致,以保证每根螺栓受力均匀。
第3:使用维护。严格控制Φ3.2m×13m水泥球磨机研磨体总载量不超过其额定负荷125t。在生产中应该严格按照操作规程操作,修复后满载运转48h停机,先用千斤顶将筒体顶紧,在检查联接螺栓是否松动,若有松动应该及时锁紧。在以后生产中每次停机的时候,都应该用千斤顶将水泥球磨机筒体顶紧并检查联接螺栓是否松动并锁紧它。
通过以上方法更换新螺栓,可让Φ3.2m×13m水泥球磨机长时间安全运行,不会在让水泥球磨机中空轴联接螺栓再次出现断裂现象,方能避免此类重大设备事故的再次发生。
