球磨机效率低的主要原因是磨矿工作量仅由15%的磨矿介质来承担，另外有45%磨矿介质的作用不大，而位于中心部位的40%的磨矿介质混杂在厚实的致密物料层中，形成了停滞区，阻碍了合格粒级磨矿产品的排出。磨矿介质沿着自由下落抛物线轨迹运动时球磨机的特点，这种运动方式不可以使能量由筒体合理地传递给磨矿介质。

关键词 球磨机  隔板  筒体  效率 节能

我公司设计人员从消除停滞区的产生、加强磨矿介质的运动，保证被磨物料在球磨机内的分级效果、改善筒体、衬板、磨矿介质和物料之间的能量交换出发。研制出了球磨机内部的能量交换装置：空间倾斜隔板。采用这种装置可生产处磨矿介质作枞横运动的磨矿机，这样就改变了磨矿介质的工作特性和能量状态，消除了负荷停滞，电机需用功率随磨矿介质重量的减少而下降，抽吸状态也由于有效截面的增加而改善。

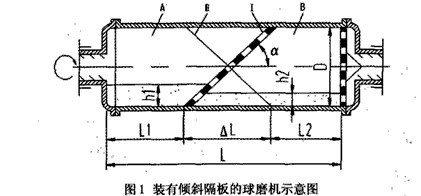

上图1为装有倾斜隔板的球磨机示意图，隔板与筒体纵轴线程一角度。球磨机运行时，当分隔板处于位置Ⅰ时，第一研磨室A（粗磨）的长度最小，等于L1；料面高度h1最大。第二研磨室B（细磨）的长度此时最大（L2+△L），料面高度h2最小。

球磨机筒体转动时，倾斜隔板进入位置Ⅱ。研磨室A的长度增加了△L=D/tga，变成最大值，此时，由于动态天然坡度角小，磨矿介质和物料纵向迁移到分隔板下研磨室A室的△L区域。A室的料面高度将为最低。磨矿介质在迁移过程中带走极细粒多的物料，这些物料此时又受到更强的磨矿作用。

在研磨室B却可以观察到相反的现象。研磨室长度减少了数值△L，变成最小（L2），而料面高度却增至最大值。隔板挖起△L区域的磨矿介质和物料，将他们输送至排矿端，球介质纵向迁离隔板不增加能耗，移位隔板倾角大于磨矿介质的天然坡角度。只是隔板使球介质升高时需耗费能量。球磨机筒体继续转动使隔板又回到原来的位置Ⅰ上。物料沿隔板表面迁移的同时进行了筛分。磨矿过程中，细粒级被送往细磨室，粗粒级被返回A研磨室的L1区进行再磨。B研磨室则过程中仅朝筒体的一端运动，不会发生反向漏料现象。从粗磨室排除细粒级可提高粗磨室的磨矿效率。

众所周知，大于1mm的颗粒宜于采用冲击式磨矿，而小于1mm的颗粒则以磨剥式磨矿较为适宜。球磨机物料中小于1mm粒级在给矿中已经含有30%，并在磨机的全部大量形成。因此，对物料的磨矿是有选择性的，也就是说，球磨机每转一圈时，磨矿介质的磨矿方式由瀑落方式为梯流式。

通过实验我们已经确定，球磨机充填系数u＞0.29时，可确保磨矿介质以瀑落方式工作，而充填系数＜0.29时则以梯流方式工作。球磨机现有结构中，在球磨机转速固定、衬板形式一定的条件下，球介质的工作方式只能沿磨机中，如前面所指出的，筒体每转一圈，研磨室内的料面高度从最大变化为最小。因而，筒体每转一圈，磨机内任一部位球介质的工作方式都从瀑落式变化为梯流式，也就是说，对粗颗粒的磨矿因介质冲击作用而实现，对细颗粒的磨矿则在磨剥作用下进行。研究确定，球磨机研磨室的负荷系数根据其长度的变化，从0.18变化至0.36（平均0.27），此时空间隔板的倾斜角度为a=45°。A研磨室长度减至L1=0.3L时，B研磨室长度增加可使磨矿产品的单位表面积增加，磨矿效率提高1.13。单位能耗下降37%。

综上所述，我们认为只有在球磨机安装倾斜隔板后才是解决当前球磨机产量低、能耗大的最可行而合理的方案。即不给原电机增加负荷，又可提高磨机效率，提高球磨机台时产量，使球磨机发挥最大效能。达到了企业所寻求的节能降耗、低投入高产出的目标。
