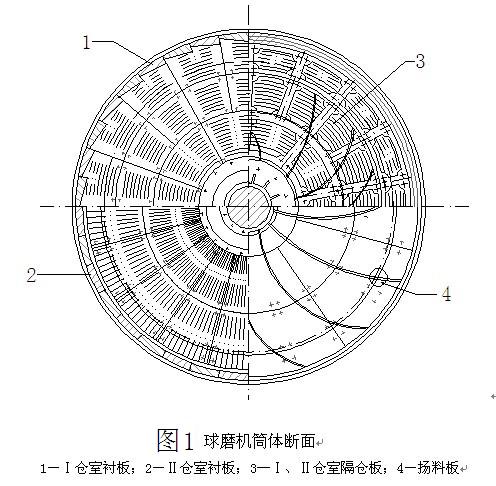

球磨机筒体是用钢板卷制焊接而成的圆筒形薄壁壳体，磨机筒体内装设有不同形状的衬板和隔仓板，在球磨机筒体本身还开有人孔，以便检修和装填研磨体。磨机筒体是一种承受交变动载荷并处于低速而长期运转的构件，而且又是磨机的主体。因此在设计中必须考虑它是不是更换零件，即要保证工作中安全可靠，长期使用。在制造中的关键就是保证筒体的圆度和焊接质量。（球磨机筒体断面如下图1）

筒体的设计原则可以分成六点如下：

1．钢板材质的选择；

2．排列球磨机筒体钢板的原则；

3．对于直径比较大的球磨机筒体，在其中部如有环向焊缝，可按等强度理论，把中部的钢板选的适当厚些，但筒体的内表面应保证光滑。

4．筒体上固定衬板和隔仓板的螺栓孔应根据衬板尺寸等距离开设，纵横成行，以便于加工。

5．筒体上的人孔应开在各仓的中部位置，各仓的人孔还要沿筒体母线对称错开，这样对调整仓板位置有较大的余度，对筒体强度也有好处，也便于装卸研磨体。

6．人孔的规格。人孔也叫磨门，它的作用就是为了使筒体内的零件和人能自由进出，便于检修，所以其尺寸不宜太小，但也不宜过大，若人孔开的过大，对筒体的断面强度消弱严重。
