为了确定球磨机筒体的转速和其它主要技术参数,必须对球磨机简体内的研磨体(球石)的运动规律作出详细的分析。为了简化设计计算,可提出以下假设:
1、假设球石与球磨机筒体内衬之间的相对滑动极小,并可忽略不计;
2、假设球解机筒体内物料对球石运动状态的影响也极小,也可忽略不计;
3、当磨机正常运转时,假设球石在球磨机筒体内,按其所在位置一层一层地进行连续循环运动,并且各层球石在球磨机筒体内循环运动中又互不干扰;
4、假设球石在球磨机筒体内循环运动的轨迹是由两种曲线封闭组成,一种是以筒体断面中心为圆心向上运动的同心圆弧;另一种是向下运动的抛物线。
在上述假设的基础上,可以求得球磨机的临界转速,此时颗粒料(球石和待磨物料等颗粒)紧贴于球磨机筒体内村旋转,颗粒料(球石和待磨物料等颗粒)通过上升曲线(圆弧轨迹)的最高点继续旋转而不跌落下来,这是由于其离心力与重力平衡的缘故。因此,球磨机的临界转速(r/min)为:
式中:D—球磨机筒体(安装内村后)的净空直径,m。
理论分析及实践生产经验表明:球磨机最高转速的选择是非常重要的。考虑到球磨机筒体的旋转运动迫使研磨体(球石)沿两段曲线组成的封闭轨迹运动,首先是沿圆弧轨迹的上升运动,然后是沿抛物线轨迹的降落运动,球石降落后又转入圆弧轨迹。球磨机筒体内球石的研磨运动状态如图1所示:

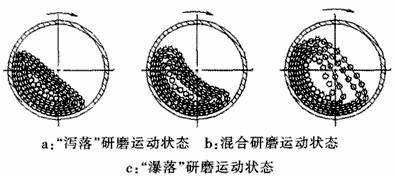

图1 球磨机筒体内球石的研磨运动状态示意图
依球磨机筒体的转速大小,球石有两种最基本的研磨运动状态,即“瀑落”研磨运动状态,而介于两者之间的研磨运动状态称为混合研磨运动状态,此时“泻落”和“瀑落”研磨运动同时产生作用。
