分别对φ2.2m×6.5m水泥球磨机一仓及二仓的高锰钢衬板和φ2.4m×13m水泥球磨机一仓铬铸铁衬板作了工业性对比试验，并进行磨损失效分析。

一、高锰钢衬板磨损表面微观形貌

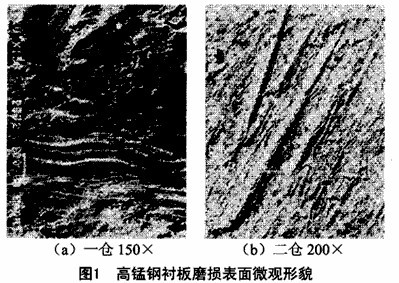

高锰钢是塑性材料，磨损微观形貌呈塑性变形特征。由下图1可知，一仓及二仓衬板的微观形貌都有具有犁沟、剥落坑及显微裂缝，并犁沟都有方向性。一仓的犁沟比二仓的宽而浅，形成的犁沟边缘因挤压而隆起，也可看到残存的犁屑，因冲击疲劳使金属剥落形成密集的剥落坑，显微裂纹要少些。

球磨机一仓研磨体与物料对衬板的作用力比较大，衬板所承受的应力也大，衬板的微观形貌以犁沟为主，其沟底由冲击形成的疲劳裂纹扩展致使表面金属剥落。因此，球磨机一仓高锰钢衬板磨损失效机制以凿削式作用力比一仓要小些，犁沟浅而短，沟边隆起高度小，显微裂纹多。衬板在研磨体与物料产生的高应力疲劳作用下产生疲劳裂纹，扩展与延伸成显微切削使衬板表面金属剥离。因此，二仓衬板磨损失效机制以高应力疲劳磨料磨损为主，凿削式磨料磨损为辅。

二、高铬铸铁衬板磨损表面微观形貌

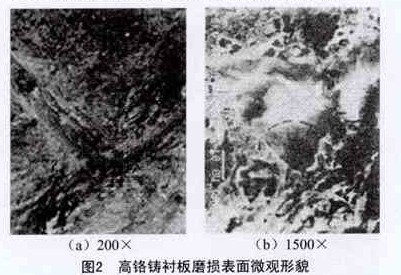

高铬铸铁是脆性材料，没有塑性变形。上图2的高铬铸铁衬板的微观形貌中可以看到犁沟、凹坑及显微裂纹。犁沟没有隆起边缘，也没有残留的犁屑。衬板在研磨体与物料的作用下，表面硬度较低的马氏体基体经凿削形成犁沟，进而共晶谈化物与二次碳化物削落形成凹坑；而高应力疲劳作用使凸出的碳化物有的倍粉碎，有的向坑底与坑硬施压形成坑底裂纹与坑硬裂纹，碳化物与马氏的结合力减弱，裂纹不断扩展与延伸。

通过此过程的循环，衬板表面金属一层一层被磨损消耗。因此，高铬铸铁衬板的磨损失效机制为凿削式磨料磨损及高应力疲劳磨料磨损同时进行。
