卧式双筒球磨机主要是用来研磨粉末冶金固体颗粒,完成安全气囊所需炸药组分的制作功能。将大小不等的原料固体颗粒装人筒体,按规定的比例装人瓷球或钢球,以料与球总体积占筒体容积的1/3-2/3为宜,盖上进料口端,球磨罐体在电机的驱动下匀速转动,原料固体颗粒与研磨球在雉体内壁向上运动,并在重力作用下作抛物线运动,在连续数小时的相互摩擦力作用下,完成安全气囊所需炸药组分的研磨。

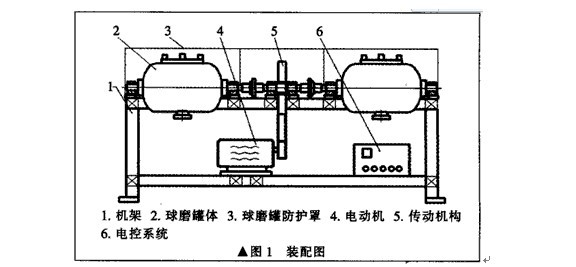

卧式双筒球磨机主要是由机架、球磨罐体、电动机、传动机和电控系统等部分组成,卧式双筒球磨机的总装配图如下:
一、卧式双筒球磨机机架的设计和制作要求

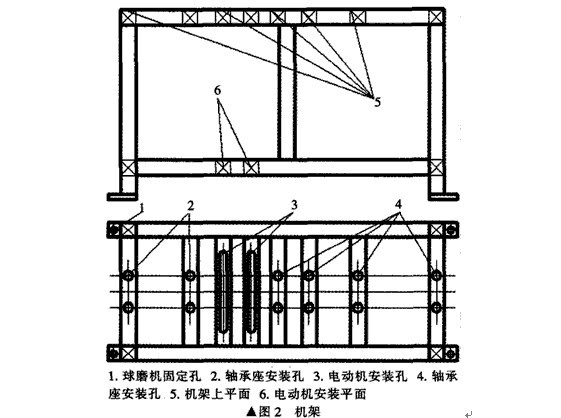

卧式双筒球磨机机架是采用不锈钢方管焊接而成,保证台架上平面水平,轴承座装配孔在同一直线上,孔对称机架几何中心,电动机安装平面平行机架上平面,机架4个腿焊接固定板,卧式双筒球磨机机架如下图2所显示:
二、球磨罐体的设计和加工要求

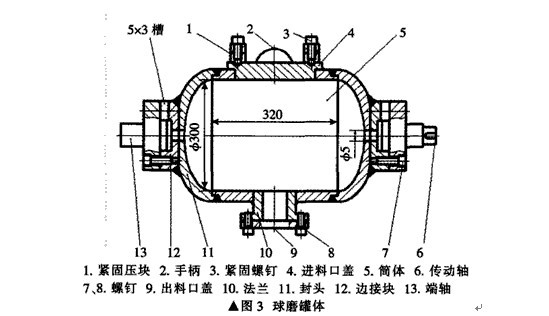

球磨罐体是原料固体颗粒研磨的工作部件,分别由筒体、封头、连接块、端轴、进料口压盖、紧固压块、传动轴、法兰座和出料口盖组成,球磨罐体如下图3所显示:
球磨机封头和连接块加工5mm的中心通孔,筒体连接块外端面加工5mm宽、3mm深的槽,并且与5mm孔连通;筒体、封头和连接块的材料为1Cr18Ni9,筒体内径300mm,长320mm,设计时要保证同轴度为0.02mm,加工时要保证装配端面与中心孔的垂直度要求,筒体、封头和连接块之间采用不锈钢焊条进行焊接,端轴和传动轴与连接块之间采用螺栓连接,装配时要保证端轴和传动轴同轴度为0.05mm。
球磨罐体的侧面开进料口,相对的另一侧开出料口,要保证进料口盖和出料口盖内弧面与筒体内弧面一致。球磨机筒体、进料口端内表面喷涂陶瓷耐磨涂料,保证厚度30-50μm。
三、卧式双筒球磨机传动机主要部件构成

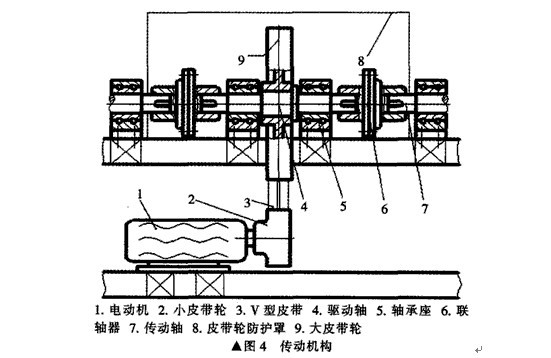

卧式双筒球磨机的传动机是球磨机的不可缺少的一部分,主要是由动力源、小皮带轮、V型皮带、驱动轴、大皮带轮、轴承座、联轴器、传动轴和皮带轮防护罩灯部件组成,卧式双筒球磨机的传动机结构如下图4所显示:
我们可以根据《机械设计手册》:轴承座采用SN308调心滚动轴承座,联轴器采用LM4梅花形弹性联轴器;通过驱动轴带动传动轴上的球磨罐旋转,以达到球磨罐体内的原料固体颗粒的研磨。
为了保证能传动的有效性,设计以及加工的时候保证轴承座安装孔在同一直线上,设计时驱动轴和传动轴的材料可以选用45钢,热处理后的硬度为35-40HRC,加工的时候要保证各装配外圆面的同轴度为0.02mm。
