卧式行星球磨机运转时,球磨机的磨筒内钢球与钢球相互碰撞,球磨机钢球在磨筒内的运动规律受彼此影响,也受磨筒内钢球可运动空间大小的影响,填球率。势必会影响球磨机钢球运动空间及钢球间的相互作用。在磨筒自转公转转速比r=1.5,公转速度为300r/min之间,磨筒内钢球直径为12mm时,模拟了填球率在5%~35%之间钢球的运动状态,如图1所示,随着填球率的增加球磨机钢球之间的空隙越来越小。

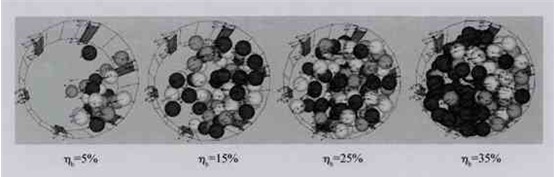

图1 磨筒填球率对钢球运动状态的影响
图2(a)是公转转速分别为200,300,400/min条件下,填球率对平均接触力 Fmat 的影响规律曲线,可以得知随着填球率上升,平均接触力 Fmat 值逐渐减小,开始阶段下降速度快,随后逐渐变缓,在公转转速300r/min条件下,填球率为5%和35%对应 Fmat 值分别是20.16和6.68N。 钢球的平均接触力 Fmat 可以由方程(5)给出:
Fmat ∝mu=mat
试中:m是球磨机钢球质量;u是钢球碰撞时的速度;a是作用在钢球上的加速度;t是钢球在磨筒内运动的时间。随着填球率的增加,钢球运动空间变小,钢球在磨筒内运动时间t减小,所以Fmat减小。

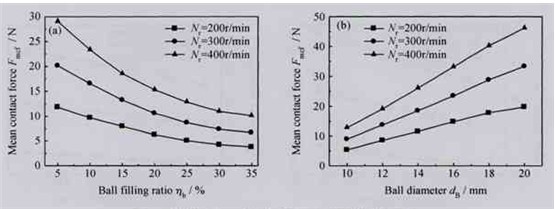

图2 磨筒填球率(a)和钢球直径(b)对平均接触力的影响
