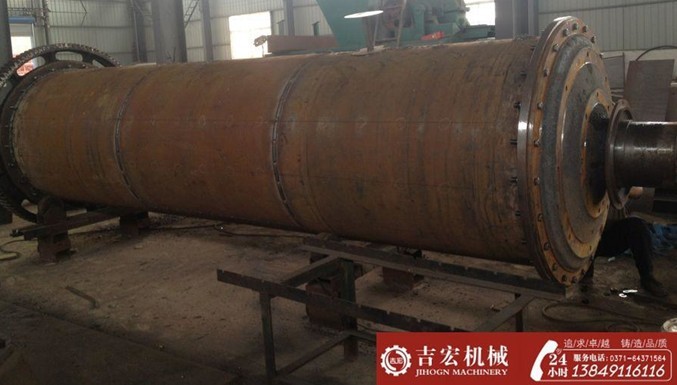

大型球磨机的转筒比较重,我们在安装球磨机转筒时,应该利用起重机来进行吊装,安装后除了需要对球磨机筒体端盖的检查、调整以外还需要检查哪些,下面由我们吉宏球磨机厂家技术专家为您解答:
1、检查球面瓦与空心轴四周接触面在转筒就位后变形及翘起现象。如翘起很小,可待盘车过程中通过球磨机轴承间相互调整消除;翘起过大应查明原因并及时消除。
2、利用塞尺检查轴瓦与轴径两侧间隙是否均匀。检查球面瓦座与台板,球面瓦与球面瓦座,轴与轴瓦接触面情况,接触应均匀,间隙符合技术要求。测量轴颈挡圈与承力轴承轴向间隙。
3、用精密水平尺测量轴颈水平。测量方法是在轴端的整个轴颈进行4或8等分,盘动转筒度或45度,测量一次,并做记录。为保证测量的准确性,一般盘2--3圈,利用相邻两次相近或相同记录中一次结果的平均值算出轴承水平度。两端轴颈水平偏差不大于转筒总长的02./1000。如两轴承出现扬度,应方向相反、大小相等。如偏差太多应调整垫铁,不允许球面瓦座与台板平面加垫。
4、检查热胀端(既承力端)轴颈的轴向膨胀间隙应不大于20MM(安全裕量为5MMM)。
5、瓦口间隙应在1.25--1.5MM之间,一般取轴颈的(1.5--2.0)/1000。检查轴颈凸缘与轴瓦间隙的总推力间隙,应为0.5--0.6MM,偏差不大于0.15MM,两边的推力盘间隙值相差不应超过0.05MM。
6、检查两空心轴中心线的同心度,其端面跳动应不超过正负1.1MM。
球磨机转筒最主要的两端空心轴的横向中心距:转筒法兰两端应平行且法兰自身应在同一平面上;转筒纵向中心线与法兰应相互垂直;偏差不超过0.2/1000。两端空心轴与转筒应同心,其中心线偏差不大于3MM。
