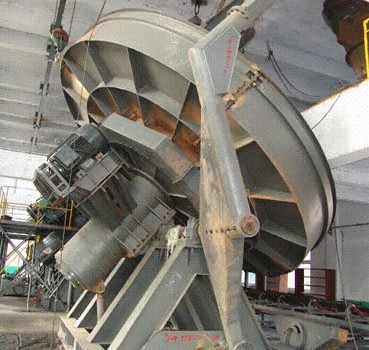

圆盘造粒机又称成球盘(复合肥造粒机)是由吉宏公司结构国内外同类设备先进技术的基础上改造而成的,圆盘式造料机(复合肥造粒机)为容积式计量的给料设备,它能均匀、连续地将物料喂送到下一道工序,并且能够承受较大的仓压。
作为细粒物料给料设备,适用于运送粉状、料状或小块状态的各种非粘性物料,如煤粉、水泥、熟料、石灰石、页岩、煤矸石、粘土等粉状、粒状或小块状物料。可广泛应用于选金厂,采煤厂与化工,基建及机械化的铸造车间等作连续均匀、定量的给料和配料之用。本机构造简单,调整方便,性能优越。本机适用输送物料粒度不大于50mm,不适宜输送粘性较大、不易流动的物料和流动性特别好的物料。
圆盘造粒机结构特点:
1)圆盘造粒机由大盘、大齿轮、传动部分、机架、底座、刮刀架、无动力刮刀等组成。
2)圆盘造粒机结构新型新颖合理,重量减轻,高度降低。工艺布置灵活方便,适合老厂改造。
3)大盘倾角可调节。采用角度垫片,调整灵活方便。
4)采用独特的无动力组合刮刀一体化使辅助功率消耗降低。
5)大盘由盘体和盘节组成。降低主电机功率。盘节沿盘体可上下调节。盘节端部为边法兰,料球出盘时可保证料球不被拉伤、撕裂。
6)全新清淤设计,由无动力组合刮刀清边清底,清角刮刀清盘角,配合盘体独特处理技术,清淤、成球效果好,不会出现大泥团,料球直径90%在3-5mm。
圆盘造粒机又称成球盘(复合肥造粒机)技术参数:
盘面直径(m) |
2.5 |
2.8 |
3.0 |
3.2 |
3.6 |
3.8 |
4.2 |
4.5 |
5 |
6 |
生产能力(t/h) |
-12 |
-16 |
-18 |
-20 |
-22 |
-24 |
-30 |
-35 |
-40 |
-50 |
盘面倾角(度) |
45-55 |
45-55 |
45-55 |
45-55 |
45-55 |
45-55 |
45-55 |
43-53 |
43-53 |
43-53 |
盘转速(r/min) |
13.3 |
13.3 |
13.3 |
11.3 |
10 |
10 |
10 |
9.5 |
8 |
7 |
主电机型号 |
Y132M-4 |
Y160M-4 |
Y160M-4 |
Y160M-4 |
Y180M-4 |
Y180M-4 |
Y225M-6 |
Y250M-4 |
Y280S-4 |
Y280M-4 |
功率(kw) |
7.5 |
11 |
11 |
11 |
18.5 |
18.5 |
30 |
55 |
75 |
90 |
