提高开流高产水泥球磨机设备产量技术措施

日期:2013-10-10  作者:网站管理员  浏览 QQ留言1151202703 联系电话:13849116116
导读:3.213m 球磨机 目前普遍选用的一种年产50万吨水泥的水泥球磨机,如何在开流条件下实现年产50万吨水泥,同时实现高效节能,是许多水泥生产企业和相关科研究院所共同关注的内容。 2008年10月,安徽蒙城县万塔水泥有限公司的3.213m球磨机,驱动功率1600kw,采用了华式立破作预破碎,同时采用了磨内筛分技术,该方案从2009年3月投产以来生产稳定、性能可靠,生产PO42.5级水泥,比表面积大于350m/kg,80m筛余小于1.5%,产量达69~71t/h。生产PO32.5级水泥,80m筛余小
Φ3.2×13m球磨机目前普遍选用的一种年产50万吨水泥的水泥球磨机,如何在开流条件下实现年产50万吨水泥,同时实现高效节能,是许多水泥生产企业和相关科研究院所共同关注的内容。

2008年10月,安徽蒙城县万塔水泥有限公司的Φ3.2×13m球磨机,驱动功率1600kw,采用了华式立破作预破碎,同时采用了磨内筛分技术,该方案从2009年3月投产以来生产稳定、性能可靠,生产P•O42.5级水泥,比表面积大于350m²/kg,80μm筛余小于1.5%,产量达69~71t/h。生产P•O32.5级水泥,80μm筛余小于2.5%,产量达76~78t/h,达到了预期的目标,取得了比较满意的效果。

一、工艺方案

为了减少设备投入,同时也减少运行费用,决定采用开流粉磨工艺系统。用华式立破作预粉碎,可以获得65%左右的小于2mm粒径的物料,最大料径在10mm左右,经预粉碎后的水泥熟料、混合材料再加粉煤灰直接送入Φ3.2×13m球磨机。将该球磨机分为三仓,同时采用磨内筛分技术。

二、实施

1、粉磨物料组成见下表1

品种
旋窑熟料
电石渣
粉煤灰
石灰石
脱硫石膏
综合水分
P·O32.5
51
5
31
8
5
1.5~2
P·O42.5
65
5
19
6
5
1.5~2

2、表2水泥球磨机分仓情况

仓别
仓长/m
衬板形式
填充率/%
研磨体装载量/t
平均球径/mm
1仓
3.5
阶梯
32
39
59.5
2仓
2.25
大波纹
31
24
25.4
3仓
6.25
小波纹
29
63


表3水泥球磨机各仓研磨体级配

1仓
球径/mm
Φ80
Φ70
Φ60
Φ50
Φ40
Σ
装载量/t
5
7
13
9
5
39
2仓
球径/mm
Φ30
Φ25
Φ20



装载量/t
8
10
6


24
3仓
球径/mm
Φ12×12
Φ10×12
Φ×
Φ8×10


装载量/t
20
25
18


63

3、磨内筛分技术
两道隔仓装置全部采用GAL型组合筛分的双层隔仓装置,如图1所显示,该筛分装置是轴向风力筛分、径向动力筛和周向离心力筛分的组合。筛分动力强、筛分面积大、通风效果好、筛分能力强。其主要结构参数见下表4。

球磨机磨尾出料采用改进的GAL型段分离防堵结构,出料篦缝宽5mm。

表4隔仓筛分结构参数

仓位
粗磨仓篦缝宽/mm
细磨仓篦缝宽/mm
筛板缝宽/mm
内挡料隔板缝宽/mm
一、二仓隔板
8
6
1.8
2.5
二、三仓隔板
6
5
1.2
2.5

提高开流高产水泥球磨机设备产量技术措施

3、工程效果

该水泥粉磨系统主要用于生产P•O32.5水泥和P•O42.5水泥,见表5。

表5产品情况

品种
细度(80μm孔筛筛余)/%
比表面积/(m²/kg)
台时产量/(t/h)
吨水泥装机电耗/(kwh/t)
O32.5
2.5

76~78
23.4
O32.5
1.5
350
69~71
25.7

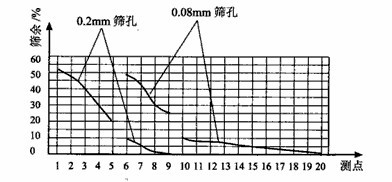

其中生产P•O42.5水泥时的磨内筛析曲线如下图2,数据见下表6。

提高开流高产水泥球磨机设备产量技术措施

筛孔
一仓
二仓
三仓
1
2
3
4
5
1
2
3
4
1
2
3
4
5
6
7
8
9
10
11
0.2mm
52.8
47.2
40.0
28.2
20.0
10.2
5.2
1.4
0.8
0.24
0.24
0.24
0.20
0.20
0.10
0.10
0.10
0.01
0.05
0.05
0.08mm





 48.3
 42.7
 30.1
 0.8
 10.5
 7.6
 7.6
 7.1
 5.0
 4.6
 3.7
 2.5
 2.5
 2.0
 1.3









经过一年多的运行,产量稳定,运行可靠,没有出现磨尾的研磨体堵缝影响出料等现象。达到并超过了预期的目标和要求。
